【研究背景】

全固态电池长期被誉为“终极电池技术”，因其高能量密度、快充能力、宽温域和高安全性而备受期待。然而，随着研究的深入，其大规模应用的可行性正面临严峻挑战。东京大学与早稻田大学联合团队在《Joule》上发表综述，首次系统性评价了全固态电池在能量密度、界面稳定性、热管理及成本方面的实际优势，呼吁学界以更严谨的科学态度重新评估其技术路径。

【成果简介】

本研究通过对比固态与液态电解质的物理化学特性，指出固态电解质因强库仑相互作用需引入重元素（如硫、硒、锗）以降低锂离子迁移能垒，导致其密度比液态电解质高30%以上，反而可能拉低电池级能量密度。团队进一步剖析了全固态电池的四大应用场景（厚电极、简化热管理、高活性材料、双极结构），发现这些“优势”在实际规模化应用中均存在显著局限性——例如厚电极需在≥10 MPa高压和≥60℃高温下才能实现稳定循环，且仅适用于小型纽扣电池尺度。尤为关键的是，固态电池的安全性并未因去除液态电解液而根本解决，硫基电解质遇湿生成剧毒H2S、与富镍正极材料接触可自发起火，且锂枝晶更易沿晶界生长引发热失，且原材料与制造成本居高不下，短期内难以商业化。研究成果发表于顶级期刊《Joule》，标题为“A critical outlook for large-scale all-solid-state batteries”。

【研究内容】

1. 固态电解质的本征局限性——重量与电导率的博弈

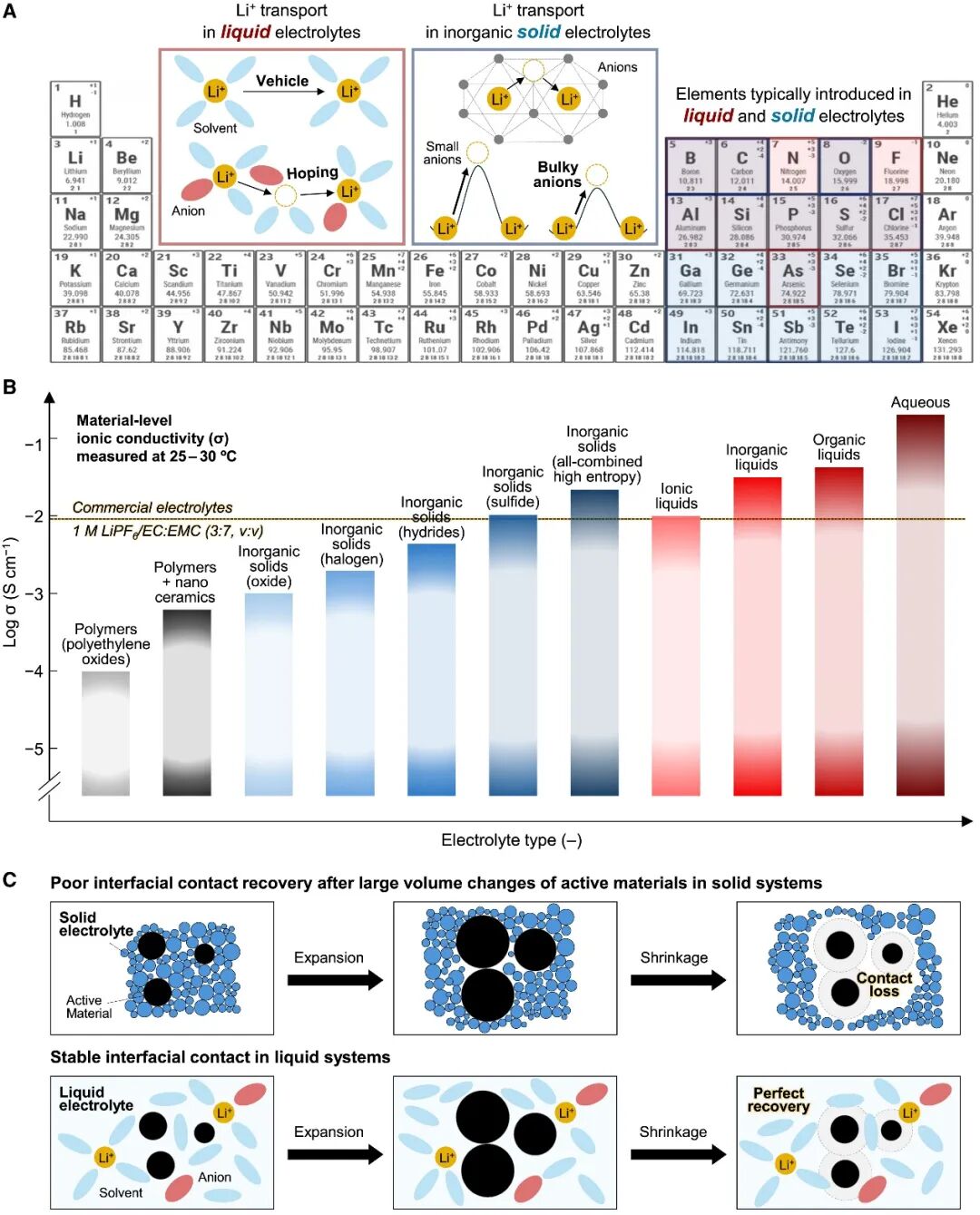

本研究通过对比液态与固态电解质的离子传输机制，揭示固态电解质需依赖重原子（如S2-、Ge4+）维持结构稳定性，导致其密度显著高于液态体系。例如，典型硫化物固态电解质的密度高达1.8-2.1 g/cm3，而液态电解质仅1.2-1.3 g/cm3，直接削弱电池的质量能量密度。此外，固态电解质在材料级别的离子电导率（10-4–10-2 S/cm）仍低于高性能液态电解质（如1.3 mol/L LiFSI/氟代乙腈，可达10-2 S/cm），且其测量常依赖不切实际的高压条件（>10 MPa），与实际电池运行环境脱节。

2. 压力性能矛盾——实验室与规模化应用的鸿沟

团队指出，固态电解质的高性能严重依赖外部压力（≥10 MPa）维持界面接触，但高压会引发活性材料破裂、锂枝晶生长等问题。相反，低压下需大幅提高电解质比例（>50%），导致能量密度骤降。更关键的是，在大尺寸电芯中，电极刚性差异使压力分布极不均匀，进一步放大界面失效风险。图中数据显示，在1 MPa压力下，固态电解质的电导率较10 MPa时下降达60%，凸显其规模化应用的脆弱性。

3. 安全神话的破灭——毒性气体与热失控风险

研究通过实验证明，硫化物固态电解质遇湿气会释放剧毒H2S气体（≥1000 ppm可致命），且其与富镍正极材料（如NCM811）接触后，在100°C以下即可引发自燃。此外，固态体系中锂枝晶更易沿晶界生长，触发短路和热失控。对比液态电池（可通过隔膜与界面自修复抑制枝晶），固态系统的安全优势被过度夸大。图中Ragone曲线进一步显示，目前全固态电池的实际能量/功率密度均落后于液态体系，且数据多来自微尺度电芯，难以反映大尺寸性能。

【文献总结】

本研究以批判性视角系统揭示了全固态电池从材料本征特性到规模化集成的多重障碍。团队强调，当前研究需从“概念驱动”转向“证据驱动”，优先解决界面稳定性、压力均匀性及安全性等核心问题。尽管全固态电池在微型器件中展现潜力，但其大规模应用仍需突破材料、工艺与成本的三重壁垒。学者应避免盲目乐观，以更务实的态度推动技术迭代。
