系统性地说明储能电站的系统组成、运行原理与核心特点。
一、储能电站系统组成
一个完整的储能电站是一个复杂的系统集成,通常分为能量流系统和信息控制系统两大部分。
1. 能量流系统(电力实体层)这是完成电能存储与释放的物理实体,核心路径为:电网/负载↔ PCS ↔电池簇。
储能电池单元:
电能的存储载体,通常由电芯(Cell)→ 电池模块(Module)→ 电池簇(Rack)→ 电池系统(System)逐级构成。
储能变流器(PCS):
能量转换的核心设备,实现交直流双向变换。可单机或并联成PCS集群。
变压器及升压系统:将PCS输出电压升至与电网或厂用电相匹配的电压等级。
汇流与配电系统:包括直流汇流柜、交流配电柜、开关柜等,负责电能的汇集与分配。
辅助系统:
温控系统(空调/液冷)、消防系统(七氟丙烷、全氟己酮等)、照明、安防等,保障电站物理环境安全。
2. 信息控制系统(管理与控制层)这是电站的“神经系统”和“大脑”,实现监控、保护、调度与优化。
电池管理系统(BMS):
管理电池本体的“健康管家”。分为从控单元(监测模块电压、温度)、主控单元(管理电池簇,计算SOC/SOH/SOP)和总控单元(协调整个电池系统)。
能量管理系统(EMS):
电站运行的“指挥中枢”。负责数据采集、运行监控、策略制定、功率调度和能量管理。
监控与数据采集系统(SCADA):
通常与EMS融合,实现全站设备的实时数据监视、控制与告警。
其他设备控制器:如空调控制器、消防控制器等。
通信网络:
连接所有设备的“信息高速公路”,包括以太网、CAN总线、RS485等,确保指令与数据的高速、可靠传输。

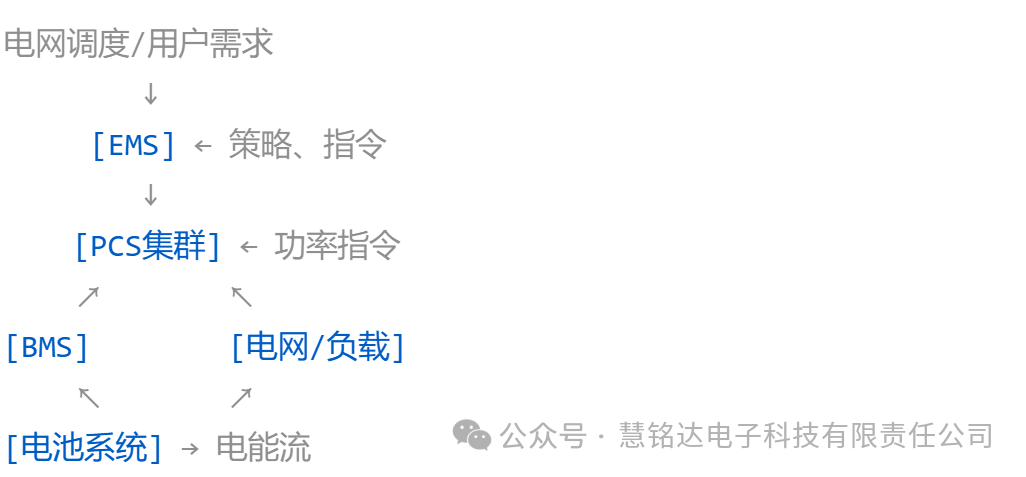

系统协同关系图:

二、运行原理
1. 运行原理储能电站的运行本质是电能与化学能之间的可控、双向转换。
充电过程(电网/新能源 → 电池):
电网或新能源发出的交流电→ PCS(整流)→ 直流电→ BMS控制下安全地存入电池。
放电过程(电池 → 电网/负载):
电池储存的化学能释放为直流电→ PCS(逆变)→ 交流电→ 输送给电网或负载。
核心控制逻辑:
EMS根据外部需求(如调度指令、电价信号)或内部策略,生成总功率指令。该指令分解给各PCS执行,PCS在BMS提供的电池实时状态(如最大可充/可放功率、SOC边界)约束下,精确控制充放电功率,实现安全、高效的能量搬移。
2. 核心特点
时空转移性:核心价值所在。能将电能从“富余的时段/地点”转移到“紧缺的时段/地点”。
快速响应与灵活调节:PCS可在毫秒至秒级响应功率指令,提供调频、调压等辅助服务,响应速度远超传统火电机组。
“源-荷”双重属性:对电网而言,充电时为负荷,放电时为电源,是高度灵活的调节资源。
四象限运行能力:先进的PCS可独立控制有功和无功功率,在充放电的同时提供无功支撑,改善电能质量。
模块化与可扩展性:通常采用标准化电池簇和PCS模块设计,易于通过并联扩容,部署灵活。
三、系统场景示例
不同应用场景下,储能电站的系统设计侧重点、运行模式及关键参数差异显著。
场景一:电网侧独立储能电站
核心运行模式:作为电网的“共享充电宝”和“稳定器”,接受电网统一调度,参与调峰、调频、备用等。
系统协同示例:
调频应用:电网调度AGC指令下达至EMS → EMS毫秒级分解至各PCS → PCS快速响应,BMS同步提供电池功率极限保护。
调峰应用:EMS根据日调度计划(如晚高峰放电、深夜充电),制定小时级充放电计划并执行。
典型系统配置:
功率/容量配置:通常为大功率、短时长(如100MW/200MWh,2小时系统)。
PCS关键参数:响应时间<200ms,过载能力强(>150%,10s),转换效率>98.5%。
BMS关键参数:SOE估算精度高(<±3%),状态刷新快(≥1Hz)。
EMS关键参数:支持AGC/AVC接口(IEC 104/61850),调度策略周期可调(秒级至分钟级)。
系统特点:并网特性要求高,需具备高低电压穿越能力,通信可靠性要求极高。
场景二:新能源发电侧配套储能
核心目标与运行模式:作为新能源的“平滑器”和“增发助手”,平抑波动、减少弃电、提升可预测性。
系统协同示例:
平滑波动:EMS获取风电/光伏实时功率,通过低通滤波算法计算需平滑的功率分量,指令PCS进行反向补偿。
跟踪计划出力:EMS结合功率预测与发电计划,控制储能弥补实际出力与计划曲线的偏差。
典型系统配置:
功率/容量配置:与新能源装机容量匹配,常见配置为10%-20%功率,1-4小时时长。
PCS关键参数:具备弱网运行能力(SCR可能<2),支持功率平滑、计划跟踪等高级算法。
BMS关键参数:注重循环寿命管理,支持DOD优化策略,不一致性预警功能。
EMS关键参数:需集成功率预测系统,具备联合优化调度算法,策略周期通常为5-15分钟。
系统特点:环境适应性强(常位于荒漠、高原),需与风机/光伏逆变器协调控制。
场景三:用户侧工商业储能
核心目标与运行模式:作为用户的“电费管家”和“应急电源”,实现峰谷套利、需量管理、后备供电。
系统协同示例:
峰谷套利:EMS内置电价模型,自动在谷时/平时充电,峰时放电。
需量管理:EMS实时监测用户负载,预测月度最大需量点,在峰值来临前指令储能放电“削峰”。
后备电源:电网故障时,EMS快速切断并网点,PCS切换至离网模式,为关键负荷不间断供电。
典型系统配置:
功率/容量配置:灵活多样,从几十kW到数MW不等,时长通常为2-4小时。
PCS关键参数:并离网切换时间短(<10ms,UPS级),具备防逆流功能,多机并联性能好。
BMS关键参数:强调经济性寿命管理(SOH估算),支持分簇精细化管理。
EMS关键参数:策略核心为经济性模型,支持分时电价、需量电费设置,具备投资回报分析功能。
系统特点:
安全性要求极高(靠近人员密集区),系统高度集成化、智能化,界面友好。
储能电站是一个深度融合了电力电子、电化学、电网技术和信息技术的复杂系统。其价值实现依赖于电池、PCS、BMS、EMS等子系统在硬件与软件层面的高度协同。
储能电站的能量转换机制,本质上是 “电能 ↔化学能 ↔电能”的可控、双向循环过程。其核心在于通过电力电子和电化学技术,实现能量在时间维度上的转移和形态上的灵活转换。
下图展示了这一核心机制的全过程:

一、充电过程:能量存储(“吸收电能,存入电池”)
此过程将外部电能转化为化学能储存起来。
1.交流变直流(AC → DC):
输入源:电能来自电网(如低谷电)或可再生能源(如光伏、风电的富余发电)。
核心转换:
交流电进入储能变流器(PCS)。PCS作为“整流器”,将频率、方向变化的交流电转换为方向固定的直流电。此过程涉及对电压、电流的精确控制。
2.电能变化学能(电化学存储):
受控注入:PCS输出的直流电,在电池管理系统(BMS)的严密监控下,送入电池系统。
电化学反应:
在锂离子电池中,直流电驱动电池内部发生化学反应。充电时,锂离子从正极材料(如磷酸铁锂)脱出,穿过电解质,嵌入负极材料(如石墨)中,同时电子通过外电路流向负极。电能由此转化为化学能储存。
BMS的关键作用:
实时监测每一节电芯的电压、温度,确保充电在安全窗口内进行,防止过充、过热,并管理电芯间的均衡。
二、放电过程:能量释放(“取出化学能,送出电能”)
此过程将储存的化学能转化为可用电能送出。
1.化学能变电能(电化学释放):
指令触发:当电网需要调峰、或用户侧处于电价高峰时,能量管理系统(EMS)发出放电指令。
逆向反应:
在BMS的控制下,电池内部发生逆向化学反应。锂离子从负极脱出,返回正极,电子通过外电路从负极流向正极形成电流。储存的化学能重新转化为直流电能。
2.直流变交流(DC → AC):
核心转换:
电池释放的直流电再次送入PCS。此时PCS作为“逆变器”,将直流电转换为与电网或负载频率、相位、电压同步的标准交流电。
输出:
转换后的交流电被送入电网(提供辅助服务)或直接供给本地负载(如工厂设备),完成能量释放。
三、控制中枢:能量管理系统(EMS)
整个能量转换过程的时机、功率、方向并非自发进行,而是由能量管理系统(EMS)这一“大脑”统一指挥。
决策依据:EMS基于外部信号(如电网调度指令、分时电价、负荷需求)和内部状态(如电池SOC、健康状态SOH),制定最优的充放电策略。
协同控制:
EMS将总功率指令分解下达给各个PCS,同时获取BMS提供的电池实时安全边界(最大可充/可放功率、电压温度极限),确保整个转换过程在安全、高效、经济的约束下进行。
四、机制特点

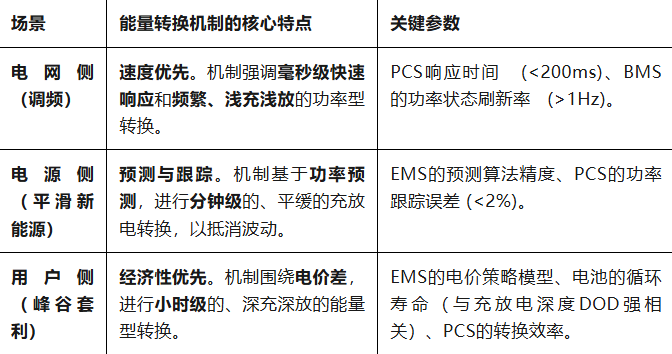

不同应用场景下,能量转换机制的侧重点不同:

储能电站的能量转换机制是一个 “受控的双向电化学-电力电子耦合”过程:
物理路径:
交流电网/源 ↔ PCS(整流/逆变) ↔直流母线 ↔ BMS(监控保护) ↔电池(电化学存储/释放)。
控制核心:EMS是决定 “何时、以多大功率、进行哪个方向转换”的智能中枢。
